FANUC OC系統的診斷數據有哪些?
FANUC OC系統具有獨特的診斷數據，通過DGNOS/PARAM功能可以調用這些數據。當機床出現故障時，調用這些數據，可以觀察機床的一些狀態，為確診機床故障提供依據。

下面介紹這些診斷數據。

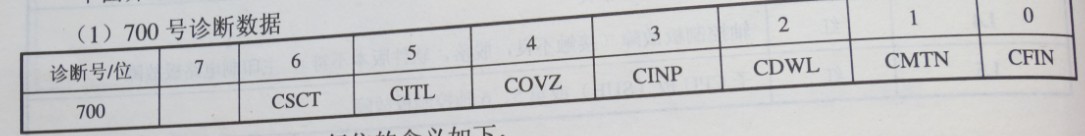

(1) 700號診斷數據
當信號狀態為“1”時，每位的含義如下:
CSCT:等待主軸速度到達信號;
CITL:內部鎖定信號接通，進給暫停;
covz:進給倍率選擇開關在“0”位，進給暫停
CINP:(不用);
CDWL:正在執行G04暫停指令，進給暫停;
CMTN:正在執行軸進給指令;
CFIN:正在執行M. S. T輔助功能指令。

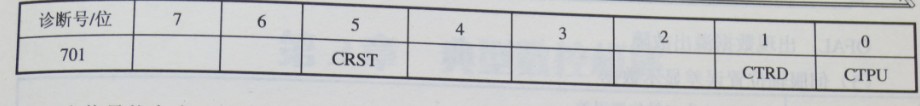

(2) 701號診斷數據
當信號狀態為，“ 1”時，每位的含義如下:
CRST:緊急停機按鈕，外部復位按鈕或MDI面板復位按鈕生效:
CTRD:正在通過紙帶讀入機輸入數據；
CTPU:正在通過紙帶穿孔機輸出數據；

(3) 712號診斷數據
當信號狀態為“1”時，每位的含義如下:
STP:該信號是伺服停止信號，在下列情況下出現:
①按下外部復位按鈕時;
②按下急停按鈕時;
③按下進給保持按鈕時;
④按下操作面板上的復位鍵時:
⑤選擇手動方式((JOG、HANDLFjsTEp)時
⑥出現其他故障報警時.
REST:急停、外部復位、或者按下面板上復位按鈕:
EMS:按下急停按鈕:
RSEB:按下復位按鈕
CSU:按下急停按鈕或者出現伺服報警。

(4)伺服系統的診斷數據
720為第1軸的診斷數據;721是第2軸的:722是第3軸的:723是第4軸的。
OVL:出現過載故障;
LV:出現電壓不足故障:
OVC:出現過電流故障;
HCAL:出現電流異常故障;
H VAL:出現過電壓故障;
DCAL:放電單元故障;
FBAL:出現編碼器斷線故障;
