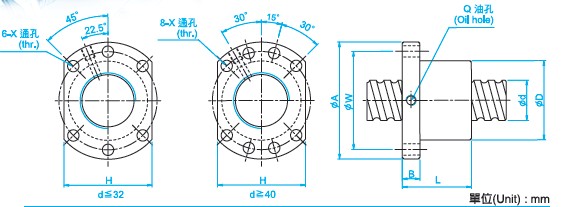

SFI3204滾珠絲杠參數
型號:SFI3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:47
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:49。
絲杠螺母機構有滑動摩擦機構和滾動摩擦機構之分。滑動絲杠螺母機構(滑動絲杠螺旋副)結構簡單，加工方便，制造成本低，具有自鎖功能，但其摩擦阻力大，傳動效率低(30％～40％)。滾珠絲杠螺母機構(滾珠絲杠螺旋副)雖然結構復雜、制造成本高，但其最大優點是摩擦阻力矩小、傳動效率高(92％～98％)，因此在工業機器人系統中得到廣泛應用。
瀏覽SFI3204滾珠絲桿的用戶還會？
DFU3204滾珠絲桿、SCI3204滾珠絲桿等。
DFU3204滾珠絲杠參數
型號:DFU3204
絲桿外徑32
導程:4
珠徑:2.381
螺母外徑:50
法蘭直徑:80
法蘭的厚度:12
螺母的長度:80
安裝孔之間的距離:65
法蘭的寬度:62
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:71。
【禁止超越行程使用】
??? 在滾珠絲杠副的行程兩端應設里行程保護裝置，防止超越行程使用。如果超越行程使用，滾珠絲杠副受到撞擊可能會出現滾珠脫落、循環零部件受損、溝槽軌道產生壓痕等故障，從而造成運轉不良、精度下降、縮短壽命甚至損壞，因此禁止超越行程使用。如萬一出現超越行程使用，最好的方法為請制造商協助檢查。
瀏覽DFU3204滾珠絲桿的用戶還會？
SCI3204滾珠絲杠、DFV3204滾珠絲杠等。
SCI3204滾珠絲桿參數
型號:SCI3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:46
螺母的長度:40
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:49。
【滾珠絲杠的精度】
? 影響定位精度的誤差因素主要有導程精度、軸向間隙、螺桿的軸向剛度等。其他重要因素還有因發熱引起的熱變形，因導向系統引起的運動姿態變化等。選擇滾珠絲杠時還應該考慮到的因素有：滾珠的圓度與尺寸一致性；預加載荷；循環路徑的入口與出口的設計；安裝精度；熱膨脹的機械補償等。
? 通常來說，制造球體比較容易，而且精度很高，問題主要存在 于螺紋以及其他的非球體因素。
瀏覽SCI3204滾珠絲桿的用戶還會？
DFI3204滾珠絲杠、DFV3204滾珠絲杠等。

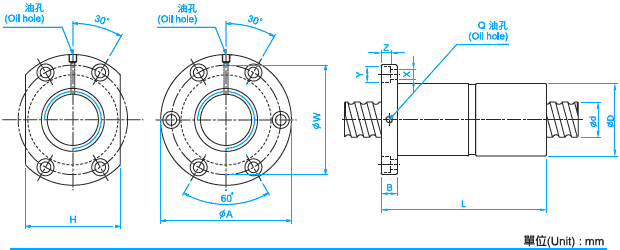

DFI3204滾珠絲桿參數
型號:DFI3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:46
法蘭直徑:72
法蘭的厚度:12
螺母的長度:80
安裝孔之間的距離:58
法蘭的寬度:52
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:69
【滾動絲桿模塊擊穿故障排除方法】
①使用無水酒精清洗中間過渡板,特別是針形插接件,清洗后用電吹風進行干燥處理。
②使用500v絕緣絲杠車床針間和針對地的絕緣電阻（注意：測量時務必將主控制板分離,以免損壞主板元件）。一般新板的絕緣電阻在20Mfl以上,修理板也應達到5Mn以上。
③修理中發現第3腳和笫4腳雖經清理,絕緣電阻也在80kfl,左右。該中間過渡板采用4層印制板結構,通過中間層的銅箔分別接到滾動絲桿模塊的B2和U端,說明中間的絕緣層已損傷,需要修理。
瀏覽DFI3204滾珠絲桿的用戶還會？
DFV3204滾珠絲杠、SFU3204滾珠絲桿等。
DFV3204滾珠絲桿參數
型號:DFV3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:54
法蘭直徑:81
法蘭的厚度:12
螺母的長度:94
安裝孔之間的距離:67
法蘭的寬度:64
珠圈數:4.8×1
動額定負荷:1517
靜額定負荷:5806
剛性:85
【轉造滾珠螺桿結構和特征】
轉造滾珠螺桿是一種價格便宜的進給螺桿，它利用螺旋溝槽精密轉造成形以及表面特殊研磨,以取代精密滾珠螺桿所使用的昂青的研磨螺桿軸。
滾珠螺桿的螺帽的滾珠滾動面全部經過研磨精加工.與以前的轉造滾珠螺桿相比，軸方向間隙小.具有更加平滑的運動性能。
另外.各種類型都已標準化，可根據用途進行最佳的選定。
【螺桿軸滾珠滾動面的粗糙度在0.20a以下】
螺桿軸的滾珠滾動面在精密轉造后.經過表面特殊研磨.與經過螺旋溝槽研磨的精密滾珠螺桿的滾珠滾動面一樣，表面粗糙度在0.20a以下。
【滾珠螺桿螺帽的滾珠滾動面經過研磨精加工】
對轉造滾珠螺桿用螺帽.全部與精密滾珠螺桿一樣.進行研磨精加工.以確保具有好的耐久性以及平滑的運動性能。
瀏覽DFV3204滾珠絲桿的用戶還會？
DFV1610滾珠絲杠、DFV1510滾珠絲杠等。
SFU3204滾珠絲杠參數
型號:SFU3204
絲桿外徑:32
導程:4
珠徑:2.381
螺母外徑:50
法蘭直徑:80
法蘭的厚度:12
螺母的長度:44
法蘭的寬度:62
珠圈數:1×4
動額定負荷:1296
靜額定負荷:4838
剛性:51。
SFU3204滾珠絲杠螺紋公稱直徑
公稱直徑（D、d）是代表螺紋尺寸的直徑，一般指螺紋大徑的基本尺寸，（直徑符號大寫用于內螺紋，小寫用于外螺紋）。
（1）大徑（D、d）：與外螺紋牙頂或內螺紋牙底相重合的假想圓柱面的直徑稱為螺紋的大徑 。
（2）小徑（D1、d1）：與外螺紋牙底或內螺紋牙頂相重合的假想圓柱面的直徑稱為螺紋的小徑。
（3）中徑（D2、d2）：當假想圓柱的母線通過牙型上溝槽和凸起寬度相等之處時，此假想圓柱稱為中徑圓柱，其母線稱為中徑線，其直徑稱為螺紋的中徑。
螺距和導程
相鄰兩牙在中徑線上對應兩點間的軸向距離，稱為螺距。
同一條螺旋線上的相鄰兩牙在中徑線上對應兩點間的軸向距離稱為導程，如圖13-3所示。導程、線數和螺距的關系為：
瀏覽SFU3204滾珠絲杠的用戶還會？
SFU2505滾珠絲桿、SFU2510滾珠絲杠等
型號：SCI3204滾珠絲桿
導程：5
珠徑：2.381
剛性：49
動額定負荷：1296
靜額定負荷:4838
絲杠外徑:32
螺母外徑:46
鋼球循環圈數：4
型號：DFU3204滾珠絲杠
導程：4
珠徑：2.381
剛性：71
動額定負荷：1296
靜額定負荷:4838
絲杠外徑:32
螺母外徑:50
鋼球循環圈數：4
型號：SFI3204滾珠螺桿
導程：4
珠徑：2.381
剛性：49
動額定負荷：1296
靜額定負荷:4838
絲杠外徑:32
螺母外徑:46
鋼球循環圈數：4
少量運費自理，批量可以我們承擔物流費用，偏遠地區除外，關于運費問題請先聯系我們。
(大量現貨 交貨期短 嚴格按照客戶要求） 無需加工當天發貨
可定制研磨級絲桿精度等級P3 P5 非標定制 價格公道 常規件 貨期10天-15天發貨 特殊件30-45天
